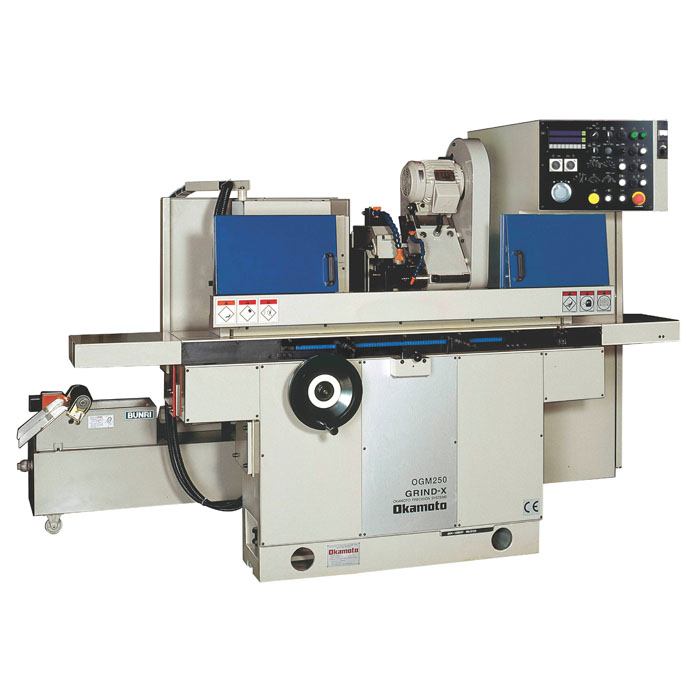

| 精密外圓磨床OGM250UDX 機臺特性
T型的結構
機床本身的工作臺和砂輪磨頭是擁有一個形體的結構具有高剛性的重負載縱向工作臺和砂輪磨頭
進給是雙V字形的滑道交流伺服電機和工作臺滾珠絲桿驅動。
操作簡單
岡本自己原發的控制系統進給砂輪有自動加工功能。自動研磨循環能精確的零點停止。
設定配有，粗和精磨量設定，研磨光刀，自動撤回循環。
而且砂輪進給搖柄已經變更為緩手動脈沖發生器設在控制面板上。
OGM 250UDX技術規格
| OGM 250UDX技術規格 |
|
內容
|
單位
|
OGM 250UDX
|
|
性能
|
|
工作臺擺幅
|
mm
|
220
|
|
中心距離
|
mm
|
500
|
|
最大工作直徑
|
mm
|
200
|
|
最大工作重量
|
kgf
|
60
|
|
砂輪
|
|
外徑×寬度×內徑
|
mm
|
305×25×127
|
|
回轉速度（更換皮帶）
|
rpm
|
2357/2087(50Hz)
|
|
最大周緣速度
|
m/sec
|
2000
|
|
砂輪頭
|
|
X軸行程
|
mm
|
203
|
|
旋轉角度
|
deg度
|
±30
|
|
最小行程增量
|
mm
|
0.001
|
|
手柄進給速率
|
mm
|
Ø1 per handle turn 手柄每轉
|
|
工作臺
|
|
Z軸行程
|
mm
|
640
|
|
旋轉角度
|
deg度
|
4 (to 到) -9
|
|
手柄進給速率
|
mm
|
7.5 per handle turn 手柄每轉
|
|
連續進給速率
|
mm/min
|
50 (to 到)4000
|
|
工件頭
|
|
主軸類型
|
—
|
主軸死或活兩用
|
|
頂尖錐度
|
MT/莫式錐度
|
3
|
|
通孔直徑
|
Ømm
|
Ø17.5
|
|
主軸轉速
|
min-1
|
10-500
|
|
旋轉角度
|
deg度
|
30 (to 到) -90
|
|
尾座
|
|
主軸行程
|
mm
|
20
|
|
頂尖錐度
|
MT/莫式錐度
|
3
|
|
電機
|
|
砂輪軸
|
KW
|
1.5
|
|
工件主軸
|
KW
|
0.4
|
|
工作臺進給
|
KW
|
0.4
|
|
潤滑油泵
|
KW
|
0.01
|
|
冷卻液泵
|
KW
|
0.06
|
|
磁力除塵分離器(可選擇)
|
KW
|
0.025
|
|
能源消耗
|
KW
|
10
|
|
箱體容量和其他
|
|
冷卻液箱
|
L
|
80
|
|
潤滑液箱
|
L
|
5
|
|
從地面到工件中心
|
mm
|
1040
|
|
寬度×深度×高度
|
mm
|
2880×1884×1600
|
|
設備重量
|
kg
|
1900
|
|
