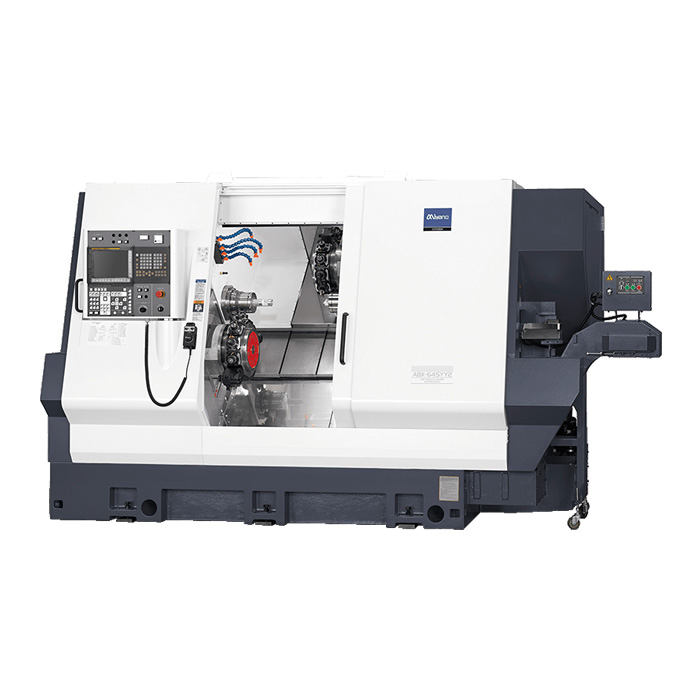

| ABX-SYY 由于能通過搭載Y軸功能的上下轉塔對于左右分別的主軸同時進行加工，所以復雜形狀產品的正反面成品加工更加簡單，能在短時間完成。此外，通過采用能完成重切削的40Nm旋轉工具驅動器，還能提供高剛性、穩定的銑削加工。
2個刀塔都搭載Y軸功能。不受工件加工平衡的制約
高剛性。高扭力 40Nm最多可安裝24把旋轉刀具
產品規格
| 機種 |
|
ABX-51SYY2 |
ABX-64SYY2 |
| 加工能力 & 夾具系統 |
| 棒材最大加工直徑 |
SP1/SP2 |
ø51/ 51mm |
ø64/ 51mm |
| 彈簧筒夾 |
SP1/SP2 |
靜止型 |
| 液壓卡盤 |
SP1/SP2 |
6"/ 6" 油壓 |
| 標準加工長度さ |
|
125mm |
| 主軸 |
| 主軸端 |
SP1/SP2 |
A2-6 / A2-6 |
A2-8 / A2-6 |
| 主軸馬達 (30分 既定/連續) |
SP1 |
15/ 11 kW |
| SP2 |
7.5/ 5.5 kW |
| 主軸旋轉速度 |
SP1 |
50～5,000 min-1 |
40～4,000 min-1 |
| SP2 |
50～5,000 min-1 |
| 刀具臺 (上部L/R刀具臺 & 下部刀具臺) |
| 刀具臺形式 |
|
12角刀塔 |
| 刀柄高度 |
|
□20mm |
| 開孔鉆頭刀柄部直徑 |
|
ø40mm ø20mm ø25mm |
| 移動行程 |
X1, X2軸 |
190mm |
| Z1/ Z2軸 |
550mm / 721mm |
| Y1, Y2軸 |
±40mm |
| Zs軸 |
756mm |
| 快速送給 |
X1, X2軸 |
16m/min |
| Z1/ Z2軸 |
30/20m/min |
| Y1, Y2軸 |
12m/min |
| Zs軸 |
30m/min |
| 旋轉刀具 (選項) |
| 旋轉刀具最大安裝數 |
|
24 |
| 旋轉刀具旋轉速度 |
|
60～6,000min-1 |
| 旋轉刀具馬達 |
|
AC伺服 4.5kW |
| 機床大小 |
| 機床高度 |
|
2,222mm |
| 所需面積 |
|
3,290×2,204mm |
| 機床重量 |
|
10,750kg |
10,900kg |
|
